Электромагнитный гидрораспределитель: принцип работы, 12/24 В и критерии выбора
Электромагнитный гидрораспределитель меняет путь потока рабочей жидкости по электрической команде. При замене узла проверяют не только напряжение катушки: значение имеют схема соединений, расход, давление, тип золотника и условия возврата в исходное положение.
Катушка создает магнитное поле и перемещает якорь, который воздействует на золотник или запорный элемент. Положение этого элемента определяет, какие каналы соединены между собой. После снятия питания пружина может вернуть его в исходное положение, если это предусмотрено конструкцией. У двухкатушечных и фиксируемых исполнений логика иная.
Количество линий и положений обозначают схемным символом. Центральное положение может разгружать насос, запирать рабочие порты или соединять их по другой схеме. Ошибка в выборе нейтральной схемы способна изменить поведение цилиндра или мотора даже при совпадающем посадочном размере.
Надписи 12 В и 24 В относятся к номинальному питанию конкретной катушки, чаще постоянного тока в мобильной технике. Катушки не следует считать взаимозаменяемыми: несоответствие питания может привести к неполному срабатыванию или перегреву. Сверяют также допустимый диапазон напряжения, потребляемую мощность, разъем, защиту от перенапряжения и режим включения по документации производителя.
Напряжение катушки не определяет пропускную способность гидравлической части. Один и тот же корпус распределителя может выпускаться с разными катушками и схемами управления.
Для подбора нужны схема распределителя, число положений, способ возврата, расход, допустимое давление в напорной, рабочих и сливной линиях, свойства жидкости и присоединительный стандарт. Проверяют, требуется ли ручное дублирование управления и как распределитель ведет себя при потере питания. Последний вопрос особенно важен для механизмов с подвешенной нагрузкой.
Если клапан не переключается, до замены катушки проверяют наличие питания на разъеме, целостность цепи и команду управления. Загрязнение, механическое заедание или недостаточные гидравлические условия тоже могут нарушить работу. Электрические измерения и гидравлическую диагностику выполняют квалифицированные специалисты на безопасно подготовленном оборудовании.

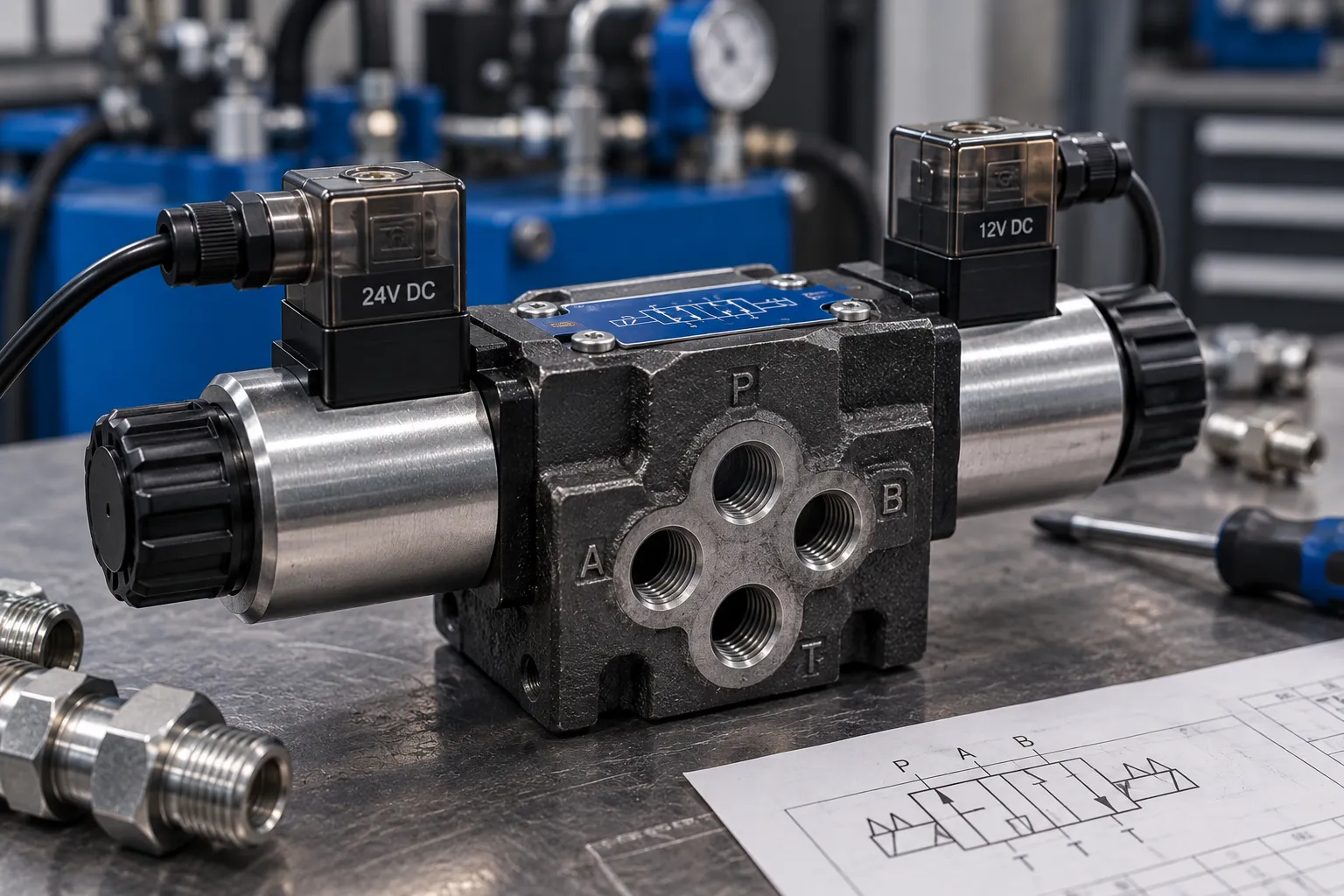

Обозначение 4/3 означает четыре гидравлических канала и три положения золотника. P подключают к напорной линии, T - к сливу, A и B - к исполнительному механизму. Но одинаковая запись 4/3 не говорит, какие каналы соединены в среднем положении. Одна нейтраль разгружает насос, другая закрывает рабочие порты, третья соединяет их с баком. Для цилиндра с нагрузкой и для гидромотора последствия этих схем различаются.
Положение при снятии питания определяют пружины, фиксация и число катушек. У распределителя с возвратом пружиной оно заранее задано конструкцией; у исполнения с фиксацией золотник может остаться в последнем положении. Поэтому при замене смотрят условное обозначение на корпусе или в паспорте, а не только число разъемов и габариты.
Номинал катушки выбирают по реальному питанию цепи управления. Катушка на 24 В в сети 12 В может не развить усилие для надежного переключения; катушка на 12 В при 24 В рискует перегреться. При этом напряжение следует измерять на разъеме в момент команды, поскольку падение на проводах и контактах может проявляться только под нагрузкой. Подбор катушки по внешнему сходству не подтверждает ее электрическую совместимость.
Отдельно проверяют потребляемую мощность, полярность там, где она задана, тип разъема и наличие встроенного подавления перенапряжения. Блок управления должен быть рассчитан на ток катушки и способ ее отключения. Допустимое время непрерывного включения берут из паспорта, особенно если клапан должен оставаться во включенном положении длительно.
Сначала устанавливают, доходит ли команда до катушки под нагрузкой: напряжение на разъеме может отличаться от напряжения аккумулятора или блока питания из-за контактов и проводки. Затем проверяют цепь, разъем и соответствие катушки паспортному исполнению. Если электрическая часть исправна, возможны загрязнение, заедание золотника или неподходящие условия давления и расхода. Замена только катушки в таком случае не устраняет причину.
Если распределитель переключается, но цилиндр движется неправильно, сверяют схему соединений и работу исполнительного механизма. Ошибочная нейтраль, перепутанные линии или иной тип золотника могут изменить поведение системы при отключении питания. Испытания проводят после безопасной подготовки машины и с учетом возможного движения нагрузки.
Для механизма с подвешенной или зажатой нагрузкой состояние распределителя без электрической команды - часть безопасности. Сам золотник не всегда обеспечивает удержание: внутренние утечки возможны и у исправного клапана. Если схема требует удержания, его обеспечивают предусмотренные клапаны и механические средства, а совместимость нового распределителя оценивают вместе с ними.
В распределителе прямого действия электромагнит непосредственно перемещает основной золотник или запорный элемент. В пилотном исполнении катушка управляет небольшим пилотным каскадом, а основной элемент переключается за счет гидравлического давления. Такое решение позволяет управлять более крупным гидравлическим каскадом, но добавляет требования к пилотному питанию и сливу.
У некоторых пилотно-управляемых распределителей для надежного переключения нужен минимальный перепад или минимальное пилотное давление. Поэтому клапан может иметь исправную катушку и электрическую команду, но не перейти в рабочее положение при неподходящих гидравлических условиях. При подборе проверяют тип управления и ограничения конкретной серии, особенно если механизм должен переключаться при низком давлении или во время запуска системы.
При замене совпадения напряжения катушки недостаточно: должны соответствовать нейтральная схема, расход, давление, способ возврата и присоединительный стандарт.
