Гидронасос НШ: устройство, маркировка и признаки неисправности

Насос НШ часто рассматривают первым, когда навесное оборудование начинает работать медленно или рывками. Однако одинаковый симптом дают также загрязненный фильтр, нехватка жидкости, неисправный распределитель и ограничение на всасывании. Проверка начинается с условий работы всей системы.

Как работает шестеренный насос

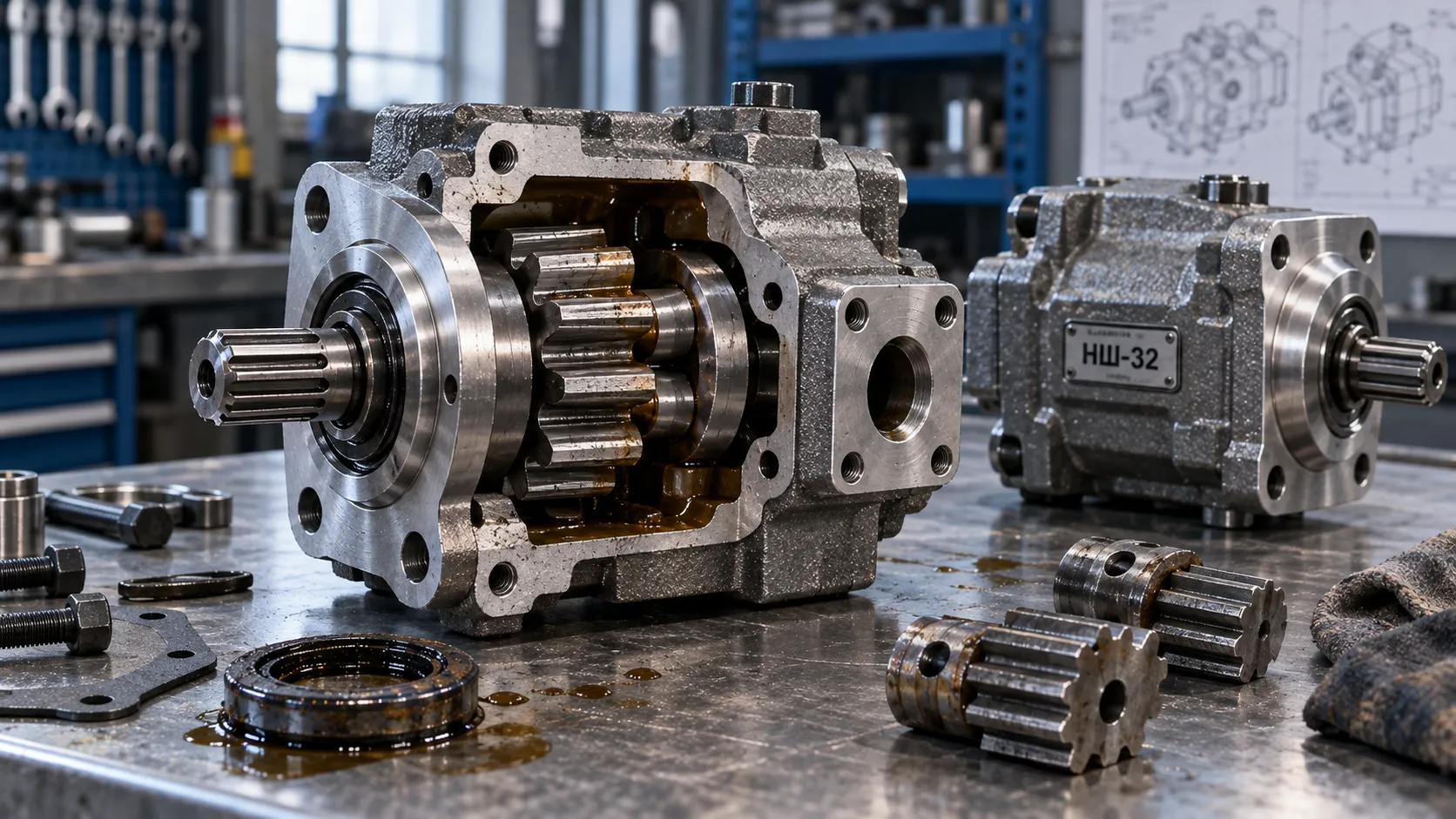

НШ - шестеренный насос объемного действия. В распространенном исполнении две шестерни внешнего зацепления вращаются в корпусе. Жидкость переносится в полостях между зубьями и корпусом от входа к выходу. Подача связана с рабочим объемом и частотой вращения, а фактический расход уменьшается при внутренних утечках и неблагоприятных условиях на входе.

Насос не задает давление независимо от нагрузки. Давление возникает при сопротивлении потоку, а его предельное значение ограничивают конструкция агрегата и защитные элементы системы. Поэтому показание одного манометра без сведений о расходе и режиме не подтверждает исправность насоса.

Как читать обозначение НШ

В маркировке НШ указывают тип насоса; число в распространенных обозначениях, например НШ-10, НШ-32 или НШ-50, связано с номинальным рабочим объемом в кубических сантиметрах на оборот. Дополнительные буквы и цифры зависят от серии и производителя: они могут описывать исполнение, направление вращения и другие признаки. Их нельзя расшифровывать по памяти или переносить с одного завода на другой.

Для замены сверяют полное обозначение на табличке, приводной вал, фланец, расположение портов, направление вращения, допустимую частоту и рабочую жидкость. Насос с подходящим числом в названии не обязательно подходит по присоединению и нагрузке.

Какие признаки требуют диагностики

Падение скорости исполнительного механизма при прогреве может сопровождать рост внутренних утечек в изношенном насосе. Шум и пена в баке могут указывать на подсос воздуха или проблемы на входе. Нагрев бывает следствием потерь в разных элементах контура. Течь через уплотнение вала требует проверки состояния уплотнения и давления в корпусе, если оно предусмотрено конструкцией.

Специалист сопоставляет давление и расход в режимах, предусмотренных документацией, проверяет уровень и состояние жидкости, фильтры, всасывающую линию, защитный клапан и распределитель. Разборку или подключение измерительной аппаратуры проводят только после отключения и безопасной подготовки системы: струя жидкости под давлением опасна для человека.

Как использовать маркировку при подборе

Число после НШ обозначает номинальный геометрический объем за оборот, но не расход в любой машине. Теоретическая подача равна рабочему объему, умноженному на частоту вращения вала; фактическая ниже из-за внутренних утечек. Например, насос с кодом объема 32 см³/об при 1500 об/мин теоретически перемещал бы 48 л/мин, но паспортное значение для конкретного исполнения нужно смотреть в каталоге при заданных условиях. Из этого расчета нельзя выводить допустимое давление.

Одинаковое число в названии не делает насосы взаимозаменяемыми. Серия и суффиксы могут обозначать конструкцию, направление вращения и исполнение по валу или фланцу. У разных изготовителей правила обозначения отличаются. При заказе фиксируют полную надпись с таблички, модель машины и фотографии присоединений, а затем сверяют их с паспортом нового агрегата.

Последовательность диагностики без преждевременной замены

• Уточняют, в каком режиме проявился дефект: на холодной или прогретой жидкости, под нагрузкой или без нее, на одном либо на всех исполнительных механизмах.
• Проверяют уровень и состояние жидкости, фильтр, всасывающую линию, подсос воздуха и ограничения на входе. Шум при нарушенном всасывании не доказывает износ шестерен.
• Сверяют работу предохранительного клапана и распределителя. Если проблема касается одного цилиндра или мотора, проверяют и этот потребитель.
• Квалифицированный специалист измеряет давление и расход в режимах, указанных изготовителем, при известной частоте вращения. Сопоставление двух параметров позволяет отделить недостаточную подачу от иной причины потери усилия.

Когда достаточно ремонта, а когда нужна замена

После дефектовки оценивают корпус, рабочие поверхности, шестерни, втулки, уплотнения и вал. Если изношены или повреждены несущие поверхности, простая замена сальника не восстановит объемную эффективность. Ремонт имеет смысл только при наличии допустимой технологии и комплектующих для конкретной серии. Если геометрия и зазоры вышли за пределы, заданные производителем, решение о замене может быть надежнее локального восстановления.

После установки исправного насоса устраняют причину прежнего отказа и проверяют работу системы. Иначе загрязнение, подсос воздуха, неверная вязкость или перегрузка повредят замененный агрегат. Проверка одной лишь величины давления не подтверждает нормальный расход и температуру в рабочем цикле.

Какие сведения ускоряют проверку

Для диагностики записывают полное обозначение НШ, модель техники, тип рабочей жидкости, наработку после последнего обслуживания и историю замены фильтров. Полезно указать, при какой температуре и нагрузке появляется симптом, затрагивает ли он все функции и меняется ли поведение при росте оборотов. Это помогает выбрать безопасный режим измерений и не разбирать исправный насос из-за неисправного клапана.

Если на корпусе заметны трещина, сильная течь или разрушение крепления, дальнейшая работа может увеличить повреждение. Агрегат останавливают и готовят к осмотру по инструкции машины. Попытка "проверить давление" перекрытием линии или руками у места течи опасна и не дает надежного диагноза.

Симптомы: что проверять до вывода о неисправности насоса

Почему поведение НШ меняется после прогрева

Температура рабочей жидкости влияет на ее вязкость. По мере прогрева жидкость становится менее вязкой, поэтому через рабочие зазоры изношенного насоса могут возрастать внутренние утечки и снижаться фактическая подача. Если механизм заметно замедляется именно после прогрева, этот признак полезен для диагностики, но сам по себе не доказывает износ НШ.

Сравнивать работу насоса нужно при известной температуре жидкости, частоте вращения и нагрузке. Одновременно проверяют распределитель, цилиндр или гидромотор и защитные клапаны: внутренние утечки в этих элементах тоже могут сильнее проявляться на прогретой жидкости. На холодном масле отдельная проблема возможна с другой стороны - высокая вязкость ухудшает заполнение насоса при неблагоприятных условиях на входе.

Решение о ремонте или замене НШ принимают после диагностики. Загрязнение, подсос воздуха и неверный режим устраняют до установки другого насоса, иначе он может выйти из строя по той же причине.
