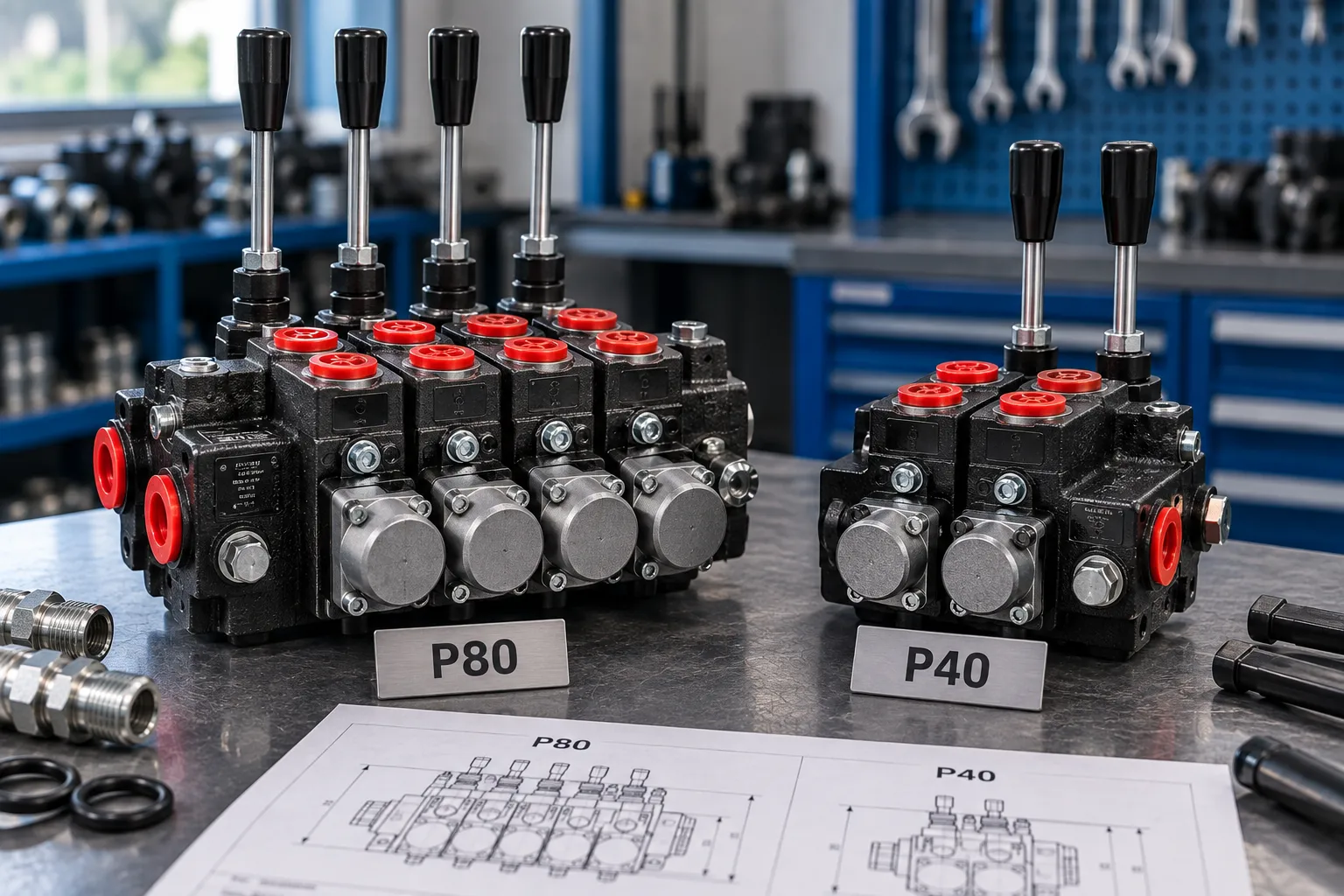

Гидрораспределители Р80 и Р40: отличия, секции и подбор под гидросистему

Обозначения Р40 и Р80 часто воспринимают как два взаимозаменяемых типоразмера. На практике это названия семейств распределителей, внутри которых различаются число секций, схемы золотников, способы управления, присоединения и допустимые режимы. Поэтому выбирать замену только по надписи Р40 или Р80 нельзя.

Что означает маркировка Р40 и Р80

Во многих распространенных сериях цифры 40 и 80 соответствуют классу номинального расхода около 40 и 80 л/мин. Это полезный ориентир для первичного подбора, но не универсальный стандарт для всех производителей. Допустимое давление на входе, рабочих портах и сливе, максимальный расход, внутренние утечки и требования к рабочей жидкости сверяют по паспорту конкретного исполнения.

Из одной цифры также нельзя определить количество секций или назначение золотников. Р40 и Р80 выпускаются в разных конфигурациях, а отдельные серии с похожим обозначением могут иметь разные схемы центра и разные присоединительные размеры. Полная маркировка важнее краткого названия семейства.

Почему расход распределителя влияет на работу системы

Распределитель создает сопротивление потоку. Если через блок проходит расход выше расчетного для выбранного исполнения, растут потери давления и нагрев жидкости, а исполнительный механизм может двигаться медленнее. Поэтому небольшой распределитель нельзя считать подходящим только потому, что его максимальное давление выше рабочего давления машины.

Установка блока большего класса расхода тоже не является автоматическим улучшением. Нужно сохранить требуемую схему управления, чувствительность золотника, присоединения и совместимость с насосом. Если насос подает около 35-40 л/мин, Р40 может быть исходной точкой для подбора. При расходе ближе к 60-80 л/мин рассматривают Р80, но окончательное решение принимают по характеристике конкретной модели и потерям давления в рабочем диапазоне.

Секции и схемы золотников

Каждая секция управляет отдельной функцией: например, подъемом цилиндра, поворотом или гидромотором. Но одинаковое число секций не означает одинаковое поведение. Один золотник может иметь три положения с возвратом пружиной, другой - фиксируемое положение, третий - дополнительное плавающее положение. Схему выбирают по тому, что должен делать исполнительный механизм в каждом положении рукоятки.

Особенно важна нейтраль. В одном исполнении поток от насоса в нейтрали проходит к сливу, в другом напорная линия перекрыта, а рабочие порты могут быть соединены или закрыты по-разному. Для цилиндра под нагрузкой и для гидромотора эти варианты дают разное поведение. Поэтому внешне похожий распределитель с другим кодом золотника способен изменить работу машины даже при совпадающих резьбах.

Как распределитель включен в гидроконтур

В системах с насосом постоянного рабочего объема часто применяется схема, в которой в нейтрали поток имеет путь к баку. Если вместо нее установить несовместимый блок с закрытым центром, насос может постоянно работать против ограничения, что приводит к росту давления, нагреву и срабатыванию защитного клапана. Обратная замена тоже может нарушить работу системы, рассчитанной на другой принцип управления.

Если после распределителя нужно питать следующий блок, в некоторых моделях используется отдельный канал продолжения напорной линии. Его нельзя путать с обычным сливом. Возможность такой схемы, допустимое давление в соответствующем канале и способ подключения проверяют по документации распределителя и гидросхеме машины. Подключение по внешнему сходству портов создает риск неправильного режима всего контура.

Что сверить перед заменой

Для подбора фиксируют полную маркировку установленного блока, расход насоса и рабочие давления. Затем сверяют число управляемых функций, схемы каждого золотника, наличие возврата, фиксации или плавающего положения, тип центра и способ включения блока в общий контур.

Отдельно проверяют размеры и назначение портов P, T, A, B и дополнительных каналов, способ управления, настройку и диапазон встроенного предохранительного клапана, монтажные размеры и рабочую жидкость. Если распределитель управляет гидромотором или цилиндром с удерживаемой нагрузкой, учитывают предусмотренные в схеме тормозные, обратные и удерживающие клапаны. Сам золотник не следует считать полноценным устройством удержания нагрузки без подтверждения документации.

Почему один и тот же симптом не указывает на распределитель

Если одна функция стала медленной, причиной может быть конкретная секция, но также цилиндр, гидромотор, шланг или механическая нагрузка. Если одновременно ослабли все функции, дополнительно проверяют подачу насоса, фильтрацию, всасывающую линию и общий защитный клапан. Самопроизвольное опускание цилиндра может быть связано с внутренними утечками в распределителе, цилиндре или отдельном клапане удержания.

Диагностика строится на локализации участка, где теряются расход или давление. Специалист сравнивает параметры до и после распределителя в режимах, предусмотренных документацией, и проверяет положение золотников. Разъединять линии под давлением или искать утечку рукой нельзя. Перед работами оборудование отключают, гидросистему безопасно разгружают, а подвижные части фиксируют предусмотренным способом.

Если после замены появился нагрев или рывки

Нагрев после установки другого распределителя может указывать на повышенное сопротивление потоку, неправильную схему нейтрали, ограничение сливной линии или работу защитного клапана. Рывки могут появляться при неподходящей характеристике золотника, нестабильной подаче, воздухе в системе или механическом заедании исполнительного механизма. Поэтому новое поведение не следует автоматически объяснять дефектом самого нового блока.

Проверяют соответствие схемы исходному контуру, расход и давление в рабочих режимах, температуру жидкости и свободный слив в пределах требований производителя. Если проблема появилась сразу после замены, сначала сопоставляют полную маркировку старого и нового распределителей и гидравлические символы, а уже затем переходят к разборке.

Когда имеет смысл переходить с Р40 на Р80

Переход на распределитель большего класса расхода рассматривают, если фактический расход системы выходит за рабочий диапазон прежнего блока или гидросистема модернизируется. При этом меняются не только размеры корпуса. Нужно убедиться, что подходят схема центра, золотники, давление, присоединения, управление и настройка защитных устройств.

Если расход насоса остается небольшим, установка Р80 сама по себе не увеличит скорость цилиндра или момент гидромотора. Эти параметры определяются подачей насоса, давлением под нагрузкой и характеристиками исполнительного механизма. Аналогично переход на Р40 ради компактности допустим только после проверки, что его расходная характеристика не создаст лишних потерь.

Что подготовить для подбора

• полную маркировку установленного распределителя и производителя
• расход насоса и рабочее давление в основных режимах
• гидросхему с типом центра и назначением каждой секции
• размеры портов, способ управления и данные по защитным клапанам

Р40 и Р80: что сравнивать

Р40 и Р80 различаются прежде всего расчетным классом расхода в конкретных сериях. Совместимость же определяется всей гидросхемой: полным кодом распределителя, схемами золотников, режимом нейтрали, давлением, портами и способом управления.
