Гидростатическая трансмиссия: устройство, признаки неисправности и диагностика

Потеря тяги, рывки, перегрев масла и непривычный шум часто связывают непосредственно с гидростатической трансмиссией. Однако каждый из этих признаков может возникнуть не только из-за износа насоса или гидромотора. На работу привода также влияют уровень и состояние жидкости, фильтры, охладитель, подпиточный контур, органы управления, двигатель и механическая часть машины.

Поэтому исправность ГСТ оценивают не по одному симптому, а по совокупности измерений. Последовательная диагностика помогает отделить внешнюю неисправность системы от внутреннего дефекта агрегата и не разбирать исправный узел.

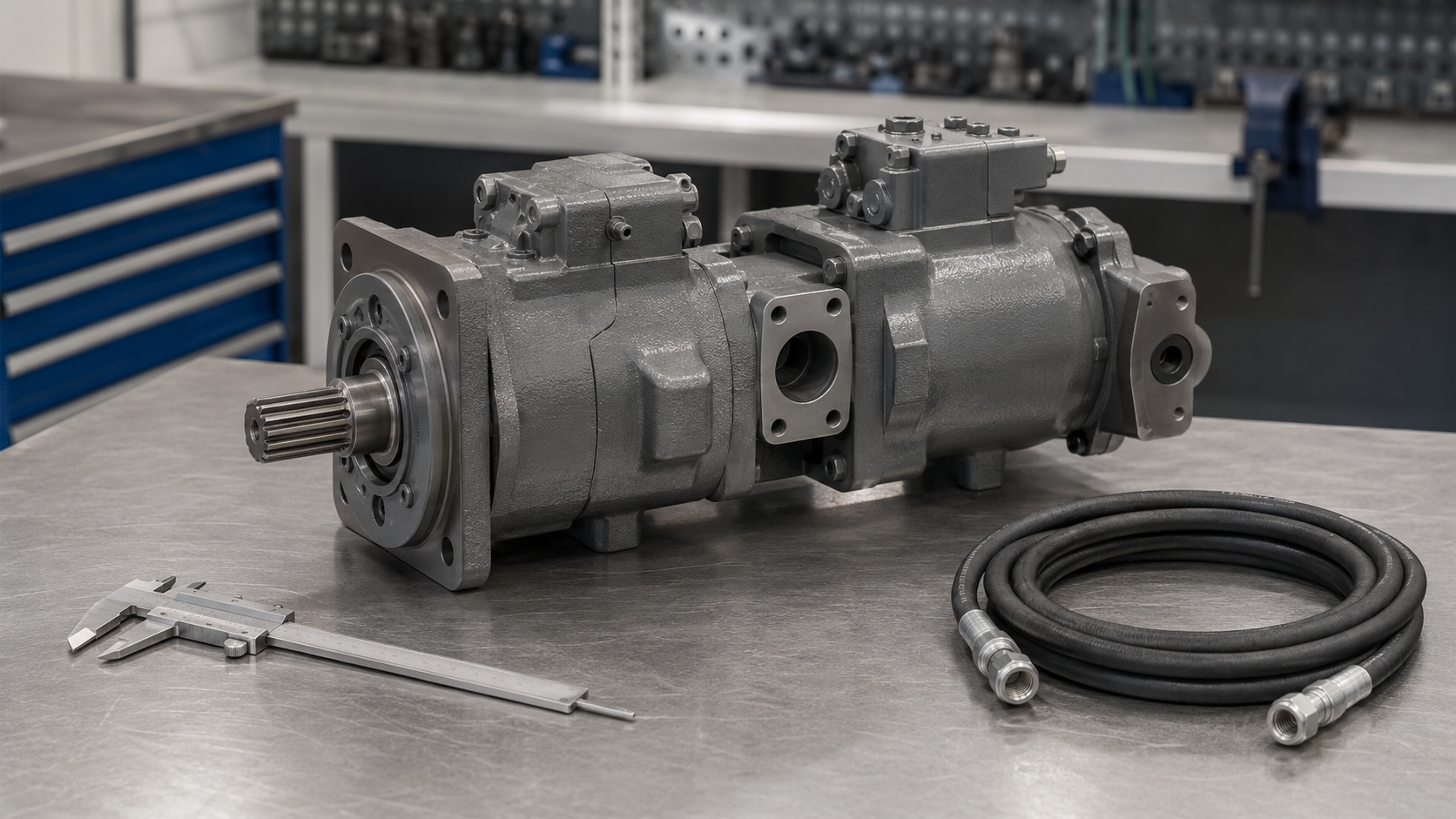

Что такое гидростатическая трансмиссия

Гидростатическая трансмиссия, или ГСТ, передает мощность с помощью потока рабочей жидкости. Первичный двигатель вращает гидронасос, насос создает поток, а гидромотор преобразует гидравлическую энергию обратно во вращение выходного вала. Далее момент передается на редуктор, мост, колесо, гусеницу или другой исполнительный механизм.

В мобильной технике часто применяется замкнутый контур: основные линии напрямую соединяют насос и гидромотор, а направление потока меняется для движения вперед и назад. Рабочая жидкость, уходящая через внутренние зазоры на смазку и охлаждение, возвращается в бак по дренажной линии. Ее восполняет подпиточный насос.

Конкретная схема зависит от машины и модели агрегатов. В составе привода могут находиться:

• регулируемый аксиально-поршневой насос;
• гидромотор постоянного или переменного рабочего объема;
• подпиточный насос и клапан регулирования подпиточного давления;
• предохранительные и противоударные клапаны;
• фильтр, бак, теплообменник и промывочный контур;
• механическая, гидравлическая или электронная система управления;
• дренажные линии насоса и гидромотора.

В интегрированных исполнениях часть перечисленных элементов объединяется в одном корпусе. Например, отдельные компактные трансмиссии включают насос, гидромотор, фильтр и резервуар, но эту компоновку нельзя считать универсальной.

Как ГСТ регулирует скорость и тяговое усилие

Скорость гидромотора в первую очередь связана с расходом жидкости, а развиваемый момент - с перепадом давления на гидромоторе. Изменяя рабочий объем насоса, система меняет подачу и направление потока. В некоторых схемах дополнительно регулируется рабочий объем гидромотора.

Из этого следует важный диагностический принцип. Низкая скорость не всегда означает недостаточное давление, а недостаточная тяга не всегда вызвана малым расходом. Для локализации неисправности приходится сопоставлять обороты первичного двигателя, подпиточное давление, давление в основных линиях, температуру, дренажный расход и реакцию системы на управляющий сигнал.

Основные признаки неисправности

Таблица показывает направления проверки, а не готовый диагноз. Например, перегрев может быть следствием загрязненного охладителя, но также возникает при внутренней утечке, когда часть мощности постоянно превращается в тепло. Без измерений эти случаи легко перепутать.

Последовательность диагностики гидростатической трансмиссии

1. Зафиксировать условия проявления неисправности

Сначала уточняют, когда именно возникает симптом: на холодной или прогретой машине, без нагрузки или только на подъеме, в обоих направлениях либо в одном, постоянно или после определенного времени работы. Также важны история ремонта, тип и срок службы жидкости, недавняя замена фильтров, перегрузки и вмешательства в регулировки.

Нужны модель машины, обозначения насоса и гидромотора, гидравлическая схема и сервисные данные производителя. Значения давления и точки подключения приборов берут из документации конкретного оборудования.

2. Провести безопасный внешний осмотр

До измерений проверяют уровень жидкости, видимые утечки, повреждения и перегибы рукавов, состояние соединений, фильтров, охладителя, приводных муфт и креплений. Обращают внимание на вспенивание, посторонний запах, заметное изменение цвета жидкости и загрязнение сапуна.

Струю под давлением нельзя искать рукой. Перед подключением приборов систему отключают, разгружают и подготавливают по инструкции производителя машины. Остаточное давление подтверждают штатным способом.

3. Исключить причины вне ГСТ

Проверяют частоту вращения двигателя под нагрузкой, полный ход и нейтральное положение органов управления, исправность датчиков и исполнительных приводов. Для ходовой техники отдельно исключают подклинивание тормозов, редукторов, подшипников и других механических узлов.

Если проблема появилась после регулировки тяг, калибровки электроники или ремонта механической части, эти работы анализируют до снятия гидроагрегатов.

4. Оценить подпиточный контур

Низкое подпиточное давление может вызвать запаздывание реакции, рывки, шум и недостаточную производительность. Проверка включает состояние всасывающей линии, фильтра, уровень жидкости, вакуум на входе подпиточного насоса и фактическое давление в предусмотренных режимах.

Повышенное сопротивление на входе способствует кавитации. Воздух, попадающий через негерметичное соединение, вызывает аэрацию жидкости. Оба процесса могут давать похожий шум, поэтому их различают по измерениям и осмотру, а не только на слух.

5. Измерить параметры основного контура

Давление в рабочих линиях сравнивают с данными производителя при заданных оборотах, температуре и нагрузке. Одновременно контролируют управляющий сигнал и положение регулирующего механизма. Если давление не развивается, проверяют настройки и состояние клапанов, способность насоса изменить рабочий объем и наличие внутренних утечек.

Проверка под нагрузкой выполняется только предусмотренным способом. Нельзя перекрывать линии или искусственно удерживать привод случайным приспособлением: это создает риск резкого роста давления и повреждения оборудования.

6. Проверить температуру и отвод тепла

Температуру оценивают не в одной произвольной точке, а с учетом схемы: на выходе агрегатов, до и после охладителя, в баке и на линиях, где производитель предусматривает контроль. Сначала исключают недостаточный уровень жидкости, загрязнение теплообменника, ограничение потока и постоянную работу через клапан.

Если внешние причины не подтверждаются, перегрев сопоставляют с дренажным расходом. Рост внутренних утечек в насосе или гидромоторе снижает объемный КПД и увеличивает тепловыделение.

7. Локализовать внутреннюю утечку

Дренажный расход насоса и гидромотора измеряют в режиме, указанном производителем. Важны температура, давление, длительность теста и допустимое противодавление в корпусе. Сам по себе поток в дренажной линии нормален: диагностическое значение имеет его превышение относительно спецификации и изменение под нагрузкой.

Повышенный дренаж вместе с падением тяги и перегревом указывает на внутренние потери, но окончательный дефект определяют после локализации и дефектовки агрегата.

Когда ГСТ требуется ремонт

Снятие и разборка трансмиссии обоснованы, когда внешние причины исключены, а измерения указывают на неисправность конкретного агрегата. Основаниями могут быть:

• дренажный расход выше допуска производителя;
• неспособность создать требуемое давление при исправном управлении и подпитке;
• стойкое различие параметров двух одинаковых приводов;
• наличие частиц износа в жидкости или фильтре;
• повреждение вала, корпуса, соединений или уплотнений;
• нестабильная работа регулирующего механизма после проверки внешнего управления;
• перегрев, который сохраняется при исправном охлаждении и корректном режиме работы.

Во время дефектовки оценивают поверхности пар трения, подшипники, распределительные элементы, валы, корпус, клапаны и уплотнения. Размеры и зазоры сверяют с технической документацией. Замена одного комплекта уплотнений не устраняет потерю производительности, если рабочие пары изношены или корпус деформирован.

Ремонт, восстановление или замена

Решение зависит от результатов дефектовки. Ремонт может включать замену изношенных деталей, подшипников и уплотнений, восстановление допустимых посадок, настройку регулирующего механизма и контроль клапанов. Применимость конкретного метода восстановления определяют по материалу, величине износа, геометрии и допускаемому размеру после обработки.

Замена агрегата рассматривается, если повреждены несущие элементы, геометрию невозможно вернуть в допуск, отсутствуют совместимые детали или восстановление не обеспечивает требуемые параметры. Сравнивать варианты следует не только по цене, но и по доступности документации, сроку поставки, возможности испытаний и ожидаемому режиму эксплуатации.

После сборки агрегат проверяют в предусмотренном режиме. Испытание подтверждает герметичность, работу регулирования и способность развивать заданные параметры, но не отменяет контроль всей системы после установки на машину.

Чего не следует делать при поиске неисправности

• назначать ремонт насоса только по шуму или нагреву;
• увеличивать настройку клапана без контрольного измерения;
• проверять утечки рукой;
• перекрывать дренажную линию или создавать нагрузку случайным способом;
• разбирать агрегат в загрязненном месте без предварительной диагностики;
• переносить значения давления и расхода с другой модели;
• заменять жидкость на более вязкую, пытаясь скрыть внутренний износ.

Заключение

Гидростатическая трансмиссия связывает гидронасос, гидромотор, подпиточный контур, управление, охлаждение и механический привод в одну систему. Поэтому потеря тяги, рывки, перегрев и шум требуют проверки всей цепочки. Рациональная последовательность начинается с условий проявления неисправности и внешнего осмотра, затем переходит к контролю управления, подпитки, рабочего давления, температуры и дренажного расхода. Ремонт назначают только после того, как измерения локализовали неисправный агрегат, а дефектовка показала состояние его деталей.
