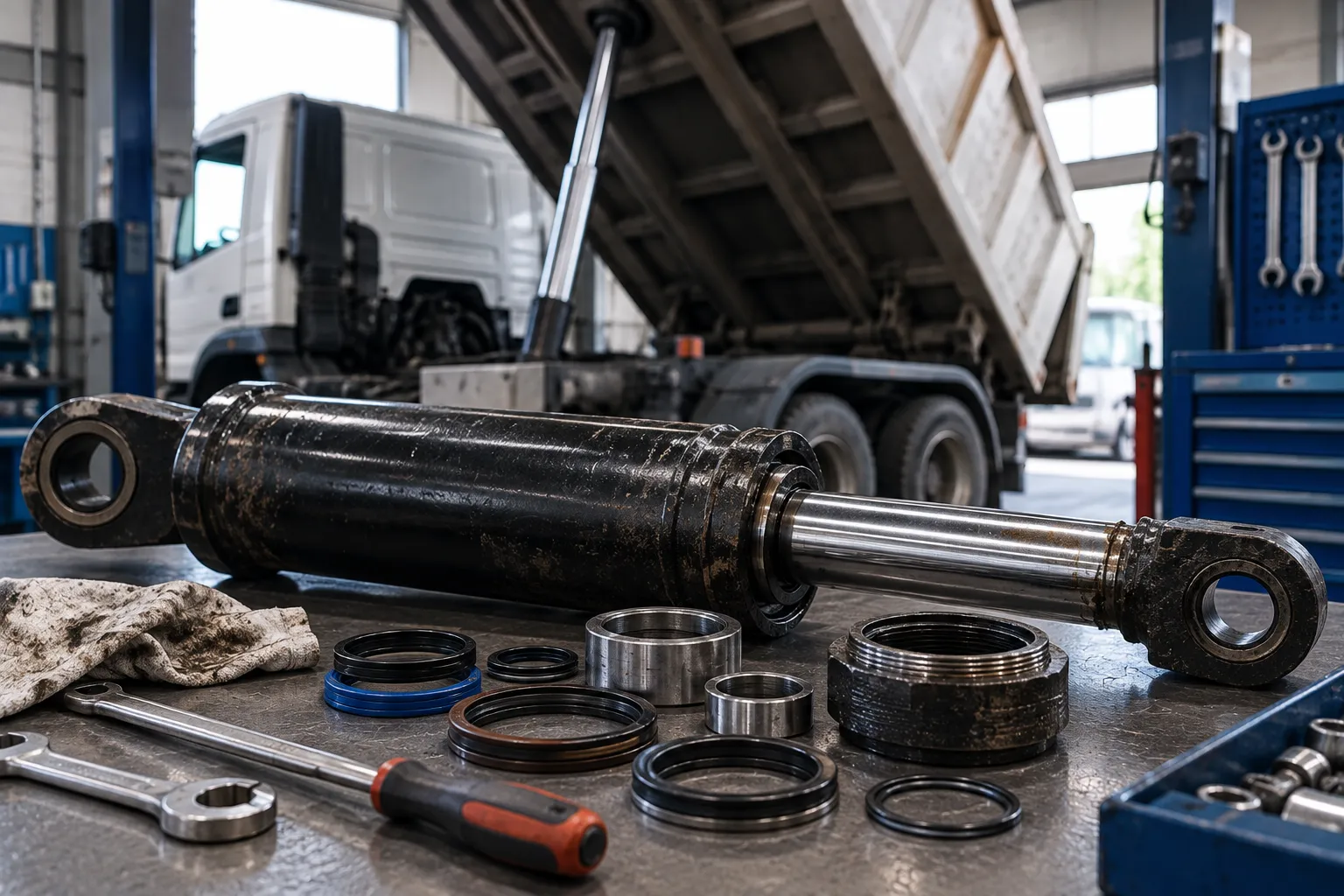

Ремонт гидроцилиндра подъема кузова: почему цилиндр не держит нагрузку и что проверять

Если поднятый кузов медленно опускается, причина не обязательно находится внутри гидроцилиндра. Нагрузку удерживает весь контур: цилиндр, распределитель, обратные и удерживающие клапаны, соединения и трубопроводы. Поэтому ремонт начинают не с замены комплекта уплотнений, а с локализации места, через которое уходит рабочая жидкость.

Почему кузов проседает после подъема

Просадка означает, что положение исполнительного механизма меняется при закрытом управлении. Жидкость может перетекать через уплотнение поршня внутри цилиндра, через золотник распределителя или отдельный клапан удержания нагрузки. Наружная течь дает дополнительный путь потери жидкости, но отсутствие видимой течи не исключает внутренний переток.

Один только темп просадки не показывает, какой элемент неисправен. Для локализации применяют предусмотренные изготовителем методы изоляции участков контура и измерения. Если после отделения цилиндра от остальной схемы движение под нагрузкой сохраняется в условиях корректного испытания, это может подтверждать внутреннюю утечку в цилиндре. Такие проверки выполняют специалисты на безопасно зафиксированной машине.

Почему цилиндр поднимает кузов медленно

Скорость движения зависит прежде всего от поступающего расхода и геометрии цилиндра. Медленный подъем может быть связан с недостаточной подачей насоса, ограничением в фильтре или линии, неправильным положением распределителя, внутренними утечками либо слишком высокой нагрузкой. Поэтому снижение скорости не является прямым доказательством износа манжет.

Если кузов поднимается быстро без груза, но заметно замедляется под нагрузкой, дополнительно оценивают давление в системе и настройку защитных клапанов. Если медленными стали сразу несколько гидравлических функций машины, круг поиска расширяют за пределы цилиндра. Если проблема выражена только на одном механизме, проверяют его контур, шарниры и сам цилиндр.

Рывки, заедание и неравномерное движение

Рывки могут сопровождать попадание воздуха в жидкость, нестабильную подачу, загрязнение, механическое заедание или перекос. У телескопического цилиндра дополнительно оценивают состояние секций, направляющих и последовательность их движения. Неравномерное выдвижение само по себе не показывает, какая именно деталь повреждена.

Отдельно проверяют крепления цилиндра и шарниры кузова. Боковая нагрузка на шток или секцию возникает при перекосе, износе пальцев и втулок либо нарушении геометрии механизма. В таком режиме новые уплотнения могут быстро износиться, потому что причина повреждения остается вне цилиндра.

Что означает течь у штока

Масло на штоке может появляться из-за изношенного уплотнения, но при дефектовке проверяют и саму поверхность. Задиры, коррозия, вмятины и повреждение покрытия создают кромки, которые травмируют новое уплотнение. Односторонний износ направляющей также может указывать на перекос и боковую нагрузку.

Задача ремонта - восстановить не только герметичность, но и условия нормальной работы уплотнений. Если повреждение штока или гильзы выходит за допустимые размеры, одной заменой манжет проблему не решить. Возможность шлифования, восстановления поверхности или изготовления детали определяют по материалу, размерам и технической документации конкретного цилиндра.

Последовательность диагностики

Сначала фиксируют модель техники и цилиндра, схему подъема, момент появления неисправности и условия, при которых она проявляется. Важно понять, проседает ли кузов только с грузом, меняется ли скорость после прогрева жидкости, есть ли наружные утечки, шум и аналогичные симптомы на других гидравлических функциях.

Затем осматривают шланги, соединения, крепления, шток или секции и доступные элементы механизма. После этого специалист проверяет работу распределителя и клапанов, давление и расход в предусмотренных режимах, а также наличие внутренних перетоков. Только после локализации неисправности цилиндр снимают и разбирают, если это действительно необходимо.

Поднятый кузов должен быть закреплен предусмотренной механической опорой. Гидравлическое удержание не заменяет безопасную фиксацию. Нельзя искать место течи рукой, разъединять соединения под давлением или находиться под кузовом, который удерживается только цилиндром.

Что проверяют при дефектовке цилиндра

После разборки оценивают уплотнения, направляющие элементы, шток или телескопические секции, внутреннюю поверхность гильзы, поршень, крышки, резьбы и посадочные места. Для штока важны состояние рабочей поверхности и прямолинейность. Для гильзы - отсутствие задиров, коррозии и деформации, способных нарушить работу уплотнения.

Проверяют также проушины, пальцы и другие элементы крепления, если они входят в ремонтируемый узел. Износ креплений способен создавать перекос даже при исправной гидравлической части. Размеры и допустимые отклонения не назначают по общим таблицам: их сверяют с документацией конкретного цилиндра либо с подтвержденной ремонтной технологией.

Когда достаточно заменить уплотнения

Комплект уплотнений может решить проблему, если дефектовка показывает, что рабочие поверхности, направляющие, геометрия и посадки находятся в допустимом состоянии. В таком случае причина утечки действительно ограничена уплотнительными элементами, а условия, вызвавшие их преждевременный износ, устранены.

Если шток погнут, поверхность глубоко повреждена, гильза имеет задиры или деформацию, а направляющие и посадки изношены, объем работ будет больше. Возможны восстановление поверхности, механическая обработка, изготовление отдельной детали или замена узла. Выбор зависит от ремонтопригодности, доступных размеров и требований к ресурсу, а не только от стоимости ремкомплекта.

Что проверяют после ремонта

Собранный цилиндр проверяют на герметичность и работоспособность в режимах, предусмотренных его документацией. После установки на машину оценивают движение кузова без рывков, отсутствие наружных течей и способность контура удерживать положение в допустимых пределах. Одновременно контролируют, устранена ли внешняя причина отказа: перекос, загрязнение, неправильная работа клапана или неблагоприятный режим.

Если после ремонта кузов снова проседает, нельзя автоматически повторно менять уплотнения. Нужно заново локализовать утечку между цилиндром, распределителем и удерживающими элементами. Это помогает не разбирать исправный узел и не маскировать неисправность другого элемента гидросистемы.

Что зафиксировать до разборки

• при какой нагрузке и температуре появляется неисправность
• меняется ли работа других гидравлических функций машины
• есть ли наружные течи, люфт, перекос или повреждение креплений
• модель цилиндра, схему контура и историю предыдущих ремонтов

Симптомы и направление проверки

Ремонт гидроцилиндра подъема кузова оправдан после подтверждения его неисправности. Просадка, медленный подъем и рывки имеют несколько возможных причин, поэтому решение принимают по результатам диагностики и дефектовки, а работы проводят только на безопасно разгруженном и зафиксированном оборудовании.
