Ремонт телескопических гидроцилиндров: признаки износа, диагностика и восстановление

Телескопический гидроцилиндр получает большой ход при сравнительно малой длине в сложенном состоянии. Эту возможность обеспечивают несколько вложенных друг в друга секций. При выдвижении и втягивании каждая секция работает со своими уплотнениями, направляющими и поверхностями скольжения, поэтому неисправность одной ступени может нарушить движение всего узла.

Наружная течь, самопроизвольное опускание, рывки или неправильная очередность движения не позволяют сразу определить поврежденную деталь. Перед ремонтом телескопического гидроцилиндра диагностика должна отделить неисправность самого цилиндра от проблем насоса, распределителя, удерживающих клапанов, линий и механики машины.

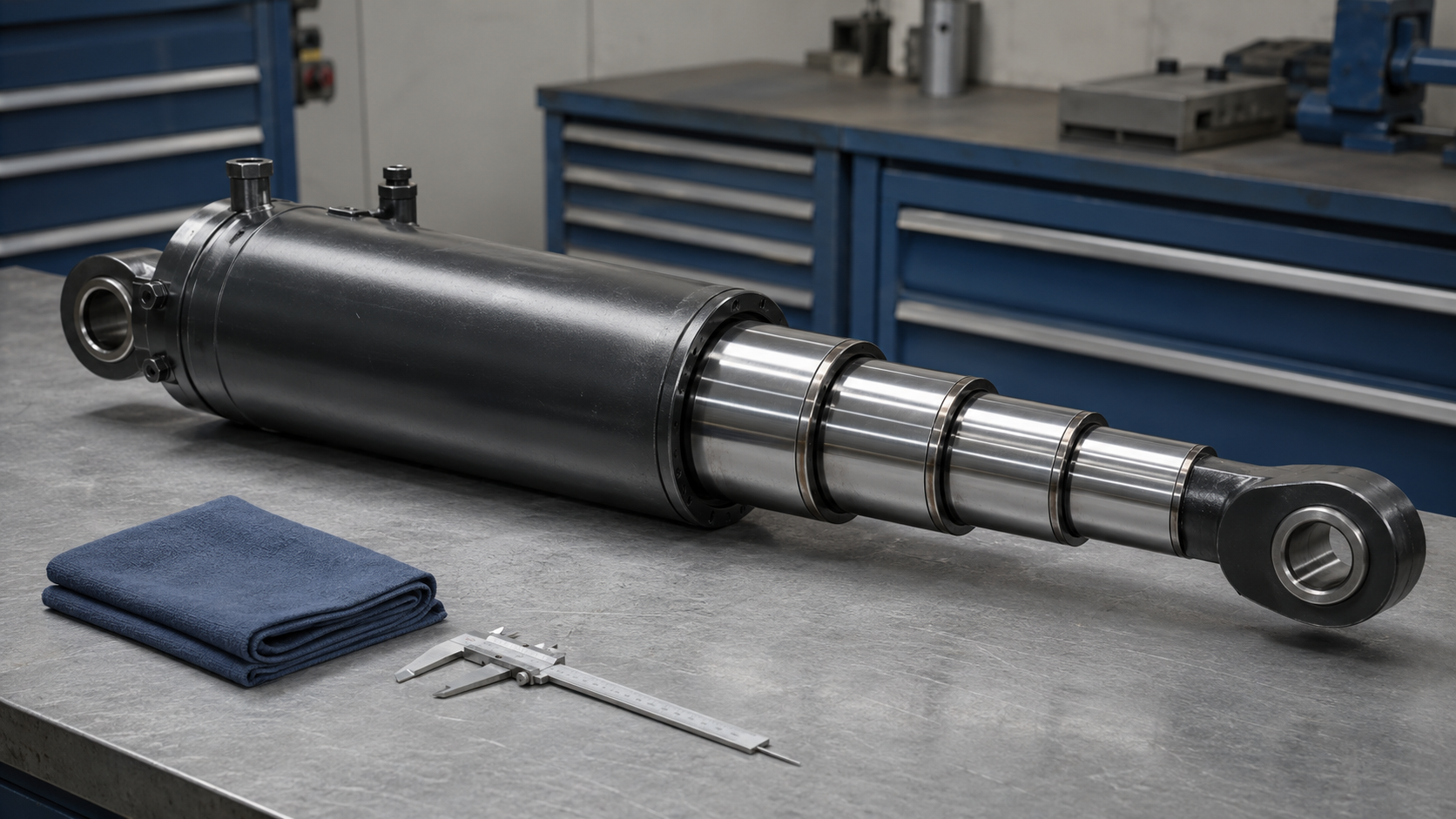

Как устроен телескопический гидроцилиндр

Внутри основного корпуса расположены несколько подвижных секций разного диаметра. При подаче рабочей жидкости они последовательно увеличивают общую длину цилиндра. В конструкции применяются:

• корпус и выдвижные секции;
• поршень или плунжер - в зависимости от схемы;
• манжеты, уплотнительные и защитные кольца;
• грязесъемники;
• направляющие и опорные кольца;
• втулки, головки и гайки уплотнительных узлов;
• стопорные кольца и ограничители хода;
• крепления и гидравлические порты.

Односторонний телескопический цилиндр выдвигается давлением жидкости, а возвращается под действием внешней нагрузки или собственного веса механизма. Двусторонний цилиндр имеет гидравлическое управление и выдвижением, и втягиванием. Схема каналов, последовательность ступеней и способы фиксации деталей различаются, поэтому перед ремонтом обязательно определяют модель и исполнение.

Почему правильная последовательность секций имеет значение

Ступени должны перемещаться в порядке, предусмотренном конструкцией. Для распространенной схемы Parker на выдвижении первой движется секция наибольшего диаметра, затем следующая по размеру. При втягивании первой возвращается секция наименьшего диаметра. У другой конструкции порядок может задаваться иначе, поэтому ориентиром остается документация производителя.

Нарушение очередности называют неправильным срабатыванием ступеней. Оно может сопровождаться рывком, остановкой одной секции, неравномерной скоростью и ростом давления. Причиной бывают повышенное трение, деформация, загрязнение, повреждение уплотнений и направляющих, недостаточный расход или сопротивление в линиях.

Признаки износа телескопического гидроцилиндра

Один симптом может иметь несколько причин. Например, самопроизвольное опускание нагрузки возникает из-за внутренней утечки цилиндра, но похожий результат дает негерметичный распределитель. Разборка до локализации источника утечки может не решить проблему.

Диагностика до снятия цилиндра

1. Собрать исходные данные

Фиксируют модель цилиндра и машины, количество ступеней, тип действия, рабочую жидкость, характер нагрузки и историю обслуживания. Важно понять, после какого события появился дефект: удара, перегрузки, длительного хранения, загрязнения системы, замены рукавов или ремонта распределителя.

Также отмечают, на какой ступени возникает проблема, зависит ли она от температуры и нагрузки, одинаково ли проявляется при выдвижении и втягивании.

2. Безопасно подготовить оборудование

Поднятый кузов, стрела, платформа или другой механизм должны быть надежно закреплены механическими опорами. Гидравлическое удержание не заменяет физическую опору. Систему отключают и разгружают по инструкции машины, после чего подтверждают отсутствие остаточного давления.

Телескопический цилиндр способен сохранять жидкость под давлением между ступенями и клапанами. Разборку и испытания выполняют квалифицированные специалисты на безопасно подготовленном оборудовании.

3. Проверить крепления и соосность

Осматривают пальцы, втулки, проушины, опоры и направляющие механизма. Изношенное крепление или перекошенная рама создают боковую нагрузку. Она прижимает секцию к направляющей с одной стороны, ускоряет износ уплотнений и может привести к металлическому контакту, задирам и изгибу.

Если механическая причина не устранена, отремонтированный цилиндр снова будет работать с перекосом.

4. Осмотреть поверхности и места утечек

Секции очищают и осматривают по всей доступной длине. Проверяют продольные риски, вмятины, коррозию, следы удара, неравномерный блеск, повреждение грязесъемников и выход масла. Тонкая царапина может постепенно разрушать кромку нового уплотнения, поэтому оценивать нужно не только глубину следа, но и шероховатость, направление и расположение в рабочей зоне.

5. Проверить движение ступеней

Если руководство разрешает функциональную проверку, цилиндр перемещают в безопасном режиме без предельной нагрузки и наблюдают за очередностью, скоростью и плавностью секций. Рывок в момент включения определенной ступени помогает локализовать зону повышенного сопротивления, но не заменяет измерение давления и расхода.

Слишком быстрые циклы, упор в крайние положения и испытания с неподдерживаемой нагрузкой недопустимы.

6. Отделить цилиндр от клапанной аппаратуры

Давление и расход измеряют в предусмотренных точках. При самопроизвольном опускании проверяют распределитель и удерживающий клапан до разборки цилиндра. Метод изоляции контура выбирают по схеме машины, поскольку неправильное перекрытие линии может запереть давление и создать опасную нагрузку.

Если давление на входе соответствует документации, а движение остается медленным или усилие недостаточно, оценивают внутреннюю утечку и механическое сопротивление цилиндра.

Что проверяют при дефектовке

После снятия цилиндр очищают, маркируют взаимное положение секций и разбирают по руководству. Детали защищают от загрязнения и случайных повреждений. При дефектовке проверяют:

• наружный диаметр, овальность, конусность и прямолинейность секций;
• внутренние рабочие поверхности корпуса и ступеней;
• царапины, задиры, коррозию, вмятины, вздутия и следы перегрева;
• резьбы, стопорные канавки, кольца и ограничители;
• уплотнения, грязесъемники, направляющие и опорные кольца;
• втулки, головки, поршни и посадочные поверхности;
• проушины, сварные соединения и зоны передачи нагрузки;
• чистоту каналов и отсутствие частиц износа.

Уплотнение рассматривают вместе с поверхностью, по которой оно работает. Потеря эластичности, надрыв или выдавливание показывают характер повреждения, но причина может находиться в задире, перекосе, чрезмерном зазоре, несовместимой жидкости или превышении температуры.

Этапы восстановления

Очистка и подготовка

После разборки удаляют загрязнение и остатки жидкости, промывают каналы, очищают канавки и защищают обработанные поверхности. Частицы, оставленные после ремонта, способны повредить новые уплотнения при первых циклах.

Восстановление или замена секций

Незначительный поверхностный дефект может допускать обработку, если после нее сохраняются требуемые размер, форма и шероховатость. При более глубоком износе рассматривают восстановление поверхности или изготовление детали, но только после определения материала, твердости, толщины стенки, допуска и условий нагрузки.

Метод нельзя выбирать по внешнему виду. Шлифование, полирование, нанесение покрытия, механическая обработка или изготовление новой секции имеют разные ограничения. После каждой операции геометрию и поверхность повторно контролируют.

Замена уплотнений и направляющих

Комплект подбирают по конструкции цилиндра, размерам канавок, рабочему давлению, температуре и совместимости с жидкостью. Уплотнения устанавливают без перекручивания и повреждения кромок. Направляющие и опорные кольца заменяют, если износ увеличил боковой зазор или нарушил положение секции.

Замена только манжет оправдана, когда рабочие поверхности, геометрия и направляющие остаются в допуске. Если секция имеет задир или перекос, новый комплект быстро износится.

Сборка и контроль

Секции собирают в правильном порядке, контролируют стопорные элементы, крепеж, положение уплотнений и чистоту каналов. Затем проверяют плавность хода, последовательность ступеней, наружную и внутреннюю герметичность в режимах, предусмотренных документацией.

Испытание подтверждает работоспособность цилиндра в заданных условиях, но после установки также проверяют соосность креплений, состояние клапанов и работу механизма машины.

Когда ремонт целесообразен

Ремонт имеет смысл, если несущие детали сохраняют ремонтопригодность, геометрию можно вернуть в допуск, доступны подходящие уплотнения и направляющие, а после восстановления возможны контроль и испытание. Типичный объем включает замену уплотнений, направляющих и стопорных элементов, устранение допустимых повреждений поверхностей и восстановление посадок.

Решение принимают после измерений. Даже значительная наружная течь может быть связана с уплотнением и локальным дефектом поверхности, тогда как небольшая по размеру трещина в нагруженной зоне меняет оценку всего узла.

Когда рассматривают замену цилиндра или секции

Замена становится предпочтительным вариантом, если:

• обнаружены трещины или повреждения в нагруженной части, которые нельзя безопасно восстановить;
• секция согнута, вздута, существенно потеряла круглость или толщину стенки;
• после обработки невозможно сохранить требуемый размер и шероховатость;
• повреждены резьбы, стопорные зоны или посадки, определяющие удержание деталей;
• отсутствуют данные, необходимые для подтверждения материала, размеров и допустимой нагрузки;
• стоимость восстановления и проверки сопоставима с заменой при меньшей предсказуемости результата.

Ремонт не всегда дешевле замены, а новая деталь не всегда быстрее доступна. Сравнивают технический результат, срок, стоимость, наличие документации и возможность испытать узел после работы.

Как снизить риск повторной неисправности

• устранить перекос креплений и боковую нагрузку до установки цилиндра;
• проверить чистоту жидкости, фильтры и сапун;
• не допускать ударов по выдвинутым секциям и работы с поврежденными грязесъемниками;
• контролировать правильную очередность ступеней;
• не регулировать давление выше значения производителя;
• защищать открытые порты и детали от загрязнения при ремонте;
• после установки выполнить предусмотренную проверку и убедиться в исправности удерживающих клапанов, если они предусмотрены конструкцией.

Заключение

Ремонт телескопических гидроцилиндров начинается не с замены манжет, а с локализации неисправности и проверки механики машины. Затем оценивают движение ступеней, гидравлические параметры и герметичность, после чего цилиндр снимают и дефектуют. Ремонт оправдан, когда геометрию и рабочие поверхности можно привести к требованиям документации, а восстановленный узел - проверить. При трещинах, серьезной деформации или невозможности сохранить допуски безопаснее заменить поврежденную секцию либо цилиндр целиком.
